| 基板反り修正機の製造
PCB Warp Straightening Machine

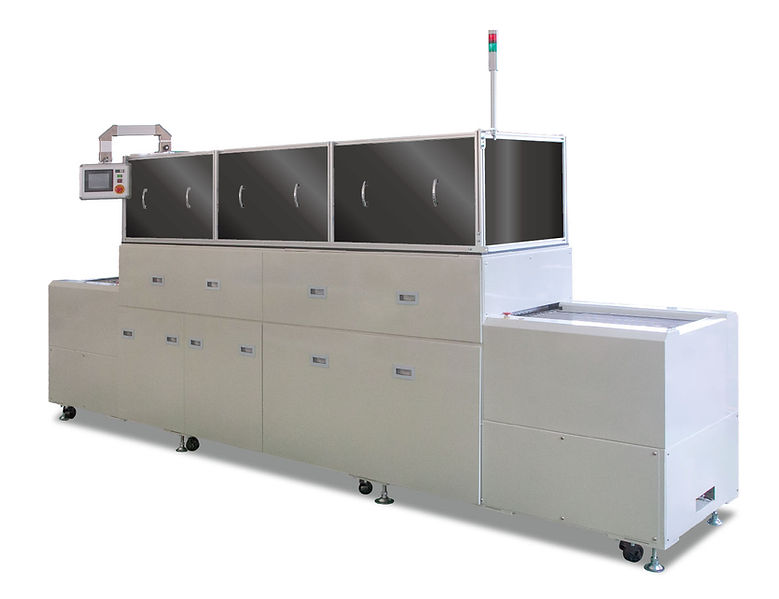

４連基板反り修正機 SS-450-8N
基板の実装前の品質向上を目的として、基板の反りを修正する専用機です。
特徴
●タッチパネル操作により、簡単且つスムーズに作業が行えます。
●各プレス上下プレートは、単独で温度設定ができます。
・加熱プレス・・・・・・140℃ ～ 200℃ × 2
【設定範囲】・エアー冷却プレス・・・ 50℃ ～ 120℃ × 1
・水冷却プレス・・・・・ 15℃ ～ 50℃ × 1
●基板別温度データ・プレス時間を最大50個まで登録でき、段取り替えの時間短縮が可能です。（オプション）
主仕様
●基板寸法 min□100mm ～ max□450mm
●基板厚み t = 0.4 ～ 2.0
●基板種類 ガラスエポキシ及びセシム基板
●修正時間 5 ～ 40 sec / 1p
●搬送速度 10 ～ 22m/min
●加熱プレス ・カートリッジヒーター
・電子温度調節機によるPID制御
●水冷却プレス ・工水・ユニットクーラ（オプション）による循環方式
・電子温度調節機によるPID制御
※冷却水循環装置（チラー）･投入機･受取機の製造、販売は行っておりません。
●電力 AC 200/220V 3相10KVA
●空気圧 0.5MPa
●機械寸法 全長4,130mm✕前幅925mm✕高さ1,800mm
